こんにちは。
さて今回は。
evolv社の期待？の新作、DAN75 Colorを。
オイラなりに分析してみたいと思います。
こんなんね。
さて・・・。
オイラは最近、貧乏暇なし状態なので。
あんま情報を集められていないのですが。
どーやら１ヶ月ほど前から、テスターさんに配られてるみたいで。
ぼちぼち、レビューとか上がってるみたいです。
んが！。
データシートみつからなああああい。
なので、主にprotovaporさんの販売ページと、あとeScribe回りから、仕様を推察してみます。
えぇ、、、間違えてる可能性が、多々ありますとも。
さて、まず外観。
いやあ、カラーなディスプレイ、大きいねえ！。
って、本体も、太ってなあい？。
・・・どーやら20mmくらいありそうな感じ。
・・・ってごめん、ボタンが縦マウントになってるので、今まで通り19mmに納まってる予感がする・・・。
そして、メニュー遷移用のボタンが、２つから３つに増えています。
外付けボタン用のネットは、どーやら左２つがFire、そして右の４つがメニュー用。
４つしかないので、歴代DNAとは異なり、「３つのボタン＋GND」構成な気がしています。
それぞれに対して今までは２本ずつ配線してたのが、それぞれ１本＋共通配線１本な感じ。
FireはSleep状態のCPUを叩き起こす役目があるため、別配線なのだと思います。
あ、まだGNDで確定してるわけじゃないので、シャーシとボタンの絶縁は、気を使ったほうがいいと思いますよん。
CPUは、安定のATMEL、ARMベースの32bit、まあ48MHz動作でしょう。
このへんは歴代DNAと変化無いように見えます。
基板は貫通基板で、外付け配線用のランドも、今まで通りスルーホールですね。
ああ、しっかり、Fireの下に、LEDが見えます。
さて、スペックを見てみますか。
DNA75に対する大きな変化点があります。
TFT？４ボタン？いえいえ。
「９Ｖ昇圧まで対応」部分です。
DNA75は、6.2V程度までしか昇圧できず、高抵抗＋大電力の運用に、難がありました。
今回この辺、改善されているみたいです。
ほかは特には変化ありません。
DDCとしてのDNA75とDNA75Colorは、まあ制御系も含めてほぼ一緒かなと。
昇圧除いてね。
では、eScribe。
バージョンが２に上がりました。
とはいえ、項目に「DNA75 Color」が追加されただけで、元のDNAシリーズのプログラミングにも対応してそうです。
が！。
eScribeは、まあちょこちょこ、変化点があります。
みていきましょうかね。
まず、メイン画面。
今までテーマにあった「ロック遷移」がここに移っています。
また新機能として：
・最大パフ時間設定 （多分１パフ１０秒のアレを弄れるんだと思う）
・自動ロック設定 （設定分以上放置でロックかかるんだと思う）
・ロック遷移設定 （まあパフスイッチ何回クリックでロックすっか）
・ロック解除シーケンス設定 （ロック解除時、ボタンの組み合わせを指定できるみたい）
・例えばFFDDUUSS にしたら、パフ２回、下２回、上２回、セレクト２回でロック解除、みたいな
・アイドル時自動ロック （なんかWindows設定みたいｗ）
まあ、こんな感じ。

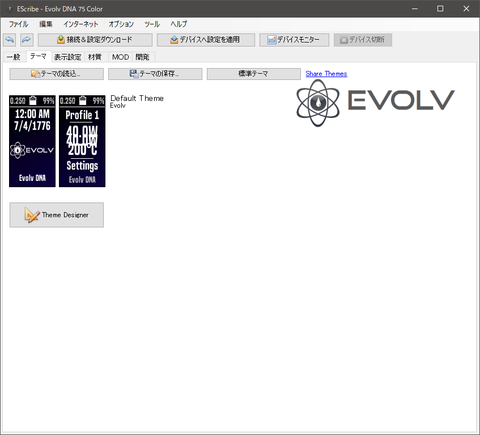

テーマ設定はシンプルに
予めコンパイルされたテーマファイルを適用する感じになっています。
テーマファイルの「テーマデザイナー」で作れそう、これはまあ後回し！。
表示設定は、こんなん。
今回、時計が内蔵されてるみたいで、まあそれの１２／２４切り替えがいます。
時計はeScribe同期時に自動設定みたいよ（フォーラム情報）。
デバイスモニターは多分、DNA75Color側で表示できる新機能な気がしています。
グラフとか、表示されるんじゃないっすかねえ・・・。

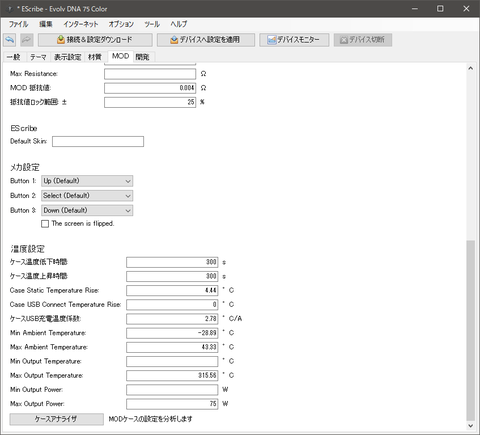

ＭＯＤ回り。
１セル対応なので、バッテリー種類はシンプルに「１８６５０」と「リポ」だけ。
まあ２６６５０だの２０７００だの使いたいときも、１８６５０設定でいいんじゃないかな。
ボタンが増えてるので、まあボタンアサインも増えてます。
なんかいつのまにやら、MOD抵抗値とかにデフォルト値が設定されるようになってるねえ。

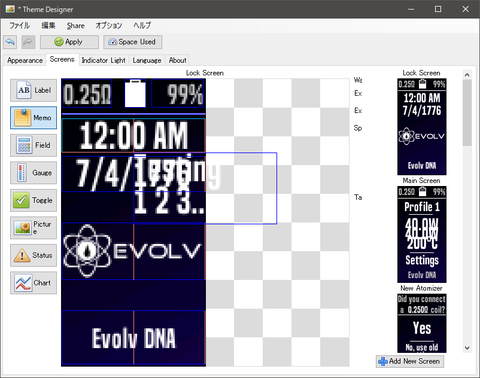

さて、テーマデザイナー。
これまた気合が入っている機能です。
各画面に対して、フィールドを細かく定義して、画面を自由に作れるみたい。
グラフとかもおける感じねえ。
気合入れれば「キャラが喋るみたいなの」だの、「横書き」だのイケそうな感じです。

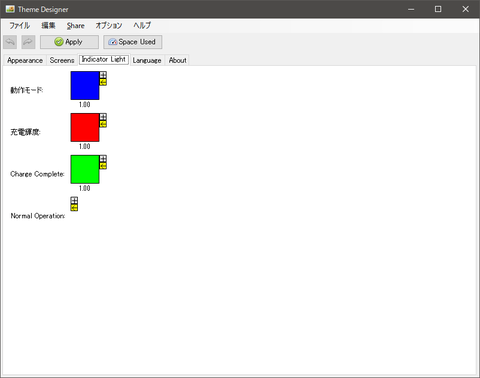

LED設定もこちらに。
まあ、はいえんどもどな皆さんは、ここ触らないと、光っちゃうよ！。
そして今まで画像ファイルで設定していた、各種I/Fの設定は。
テキストベースになるみたい。
自由に文言を設定できる感じです。
日本語も対応しているのかな？。
まあ、駆け足ですが、現時点では、こんな感じ。
まあぶっちゃけ、１セル運用の限界点は「８０Ｗ」前後な感じ。
各社の基板やMODをみても。
電力制御から始まり、TCも実装され、まあ、電気操る部分の進化は、頭打ちな印象で。
あとはパフ時のシーケンスだの、TCの工夫だのといった機能的な部分と。
表示回りだのボタン周りだのPCやスマホ連携だのの、加飾的な部分の進化に。
向かってっている印象です。
まあ、、、電子タバコの基本的な部分は、あまり変化しないけれども。
そんなところに魅力を感じるのであれば、導入を検討してみてもいいと思いますよん。
・・・勢いでアレしてみたけど、触る余裕あるのかなオイラ・・・。
以上です。
