こんにちは。

今回は。

現状結構基板のデキがよろしいと評判の、「eVic VTC Mini」を。
BF化してみたいと思います。

・・・とはいっても、半キットですけど。

どーん!。
DSC02320

注意!:
 下記サイトには、「完成品」も売っています。
 特殊な事情が有る場合を除き、完成品の購入をお勧めします。
 つーかキット結構苦労します!。
 キット購入や、組み立てに関する質問には、あまりお答えできませんし、責任取れません!。

さて、と。
世の中には便利なサービスを提供しているヒトが数多くおりまして、その中に、「3Dプリンタで作ったブツを売ってくれる」ヒトがいます。

svapiamoさん。
 URL : http://www.svapiamo.com/

 実は上記サイト、APEの萩尾様から教えて貰いました。
「eVicのBFあるよ~」って、実物と一緒に見せてもらって!。
あまりヒトには教えたくなかったらしいのですが、、、、まあ、、、ごめんなさい。

でも残念ながら、オイラが見た時には、eVicベースの製品、売り切れていました。
どうやら使用するBFの510コネクタが、欠品みたいでした。

なので3Dプリンタでの、外装を買うことに。
これね。
box-bf-evic-vtc-mini
でもこれだけじゃ、他なにが必要かわかりません。
そこで、メールして、必要部材をWebに書いてもらいました。

Per assemblare la box occorre:
8 x  magneti 4x1,5    ( Non compresi )
2 x  contatti AAR6     ( Non compresi )
Rame smaltato circa 30 cm  ( Non compresi )
Vaschetta a scelta   ( Non compresa )
Box Mod Bottom feeder predisposta per: Evic VTC mini

が必要みたいです。
えぇイタリア語!。
ありがたいことに、必要部材は売り切れのものを除き、上記サイトで揃います。

んで待つこと2週間ほど。
来ましたよイタリアから!。
DSC02285

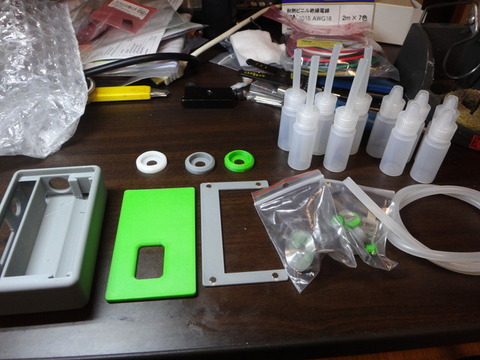

発注資材は、予備やビューティーリングも含めて、こんな感じ。
DSC02286
全部で100ユーロくらいでした。
懸念点は、製品版で使われているものと、510BFコネクタが違うこと!。
上手くいくかな、、、と。

まあ勢いに任せて。
オイラはeVic VTC miniを2台持っています。
あるイベントで、大変著名な方より譲り受けてしまった、曰くつきのほうを、犠牲にします。
DSC02289
いわゆる「クリスeVic」。

気になっている510BFコネクタは、こんなのです。
DSC02288
 イモネジでネガティブ線を固定する方式、さてどうなるやら。

さ、術式前にツーショット。
DSC02287

んじゃやっていきましょう。

まずはVTCをご開帳。
DSC02290
電池ボックスにある、2つのネジを外せば、簡単にこんな事態になります。
この状態にしたら、基板を取り出し可能!、基板を固定しているネジ2コを外せばOKです。

きばーん。
DSC02291
バッテリーの+端子、及び510コネクタは、基板と一緒に外れます。
が、バッテリー-端子は電池ボックスについてるので、外すには半田をはずさないとダメな感じですよん。

まあ滅多に拝めないので、基板写真を一通り。
DSC02292
DSC02293
DSC02294
基板、なんか樹脂コートされてるっぽいので、配線外す時ちょっとヤな感じになりましたが、まあなんとかなりました。

使う線はAWG20をセレクト。
DSC02295
 本来使われている線より細いのと、取り回しが長くなるので、まあ「75W」は掛けたくありません。
オイラはせいぜい30W止まりで、かつ結構高抵抗で使うので、電流的には大丈夫かなと。

移植用に配線します。
DSC02296

で、移植!。
キット購入するとき、「本体の色」「ドアの色」をセレクトできるのですが。
「ボタン」が無くてどうしようと思ってました。
答えは・・・。
DSC02297
 「本体色」「ドア色」1セットづつ入ってました!、素敵!。
せっかくなので、「Fire」は緑、「SELECT」は灰色にしてみました。

BF本体側の配線は、バッテリー線など、トンネルっぽいとこに通すのがいくつかあります。
まあ頑張って通して。
DSC02298

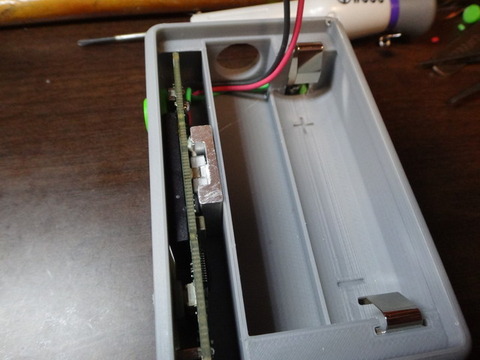

バッテリーターミナルつけて。
DSC02300


定電圧電源というかUSBHUBで5V掛けて、動作確認!。
DSC02299
うっひょー!、うごいてるううううううう。

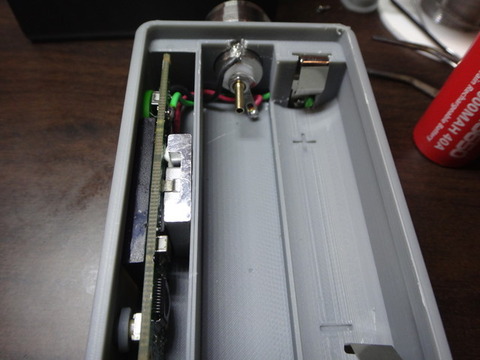

さて懸念の510BF。
DSC02301
ポジティブはターミナルで、ネガティブはイモネジで、です。
またフィーダー接続部はネジが削ってあり、シリコンチューブを挿しやすく加工されてます、素敵。

でもこのままだと、イモネジが締まりません。
DSC02302

最初直接ハンダ付けを頑張ろうとしましたが、あまりにも熱容量がデカすぎて断念。
えぇ、削りましたとも、基板カッターでゴリゴリと。
DSC02303
イモネジが供回り防止になって、副次的ではありますが、かなりいい感じに!。

線材接続完了したので、フィーダー取り付けてみて。
DSC02304

 軽くショートチェック後、おもむろに電池オン!。
DSC02305

で、ファイアー!。
DSC02307
 ばっちりっぽい!、ねね、ばっちりっぽい!。

まあ稚拙ではありますが、フィッテングはこんな感じです。
DSC02308

DSC02309

DSC02310

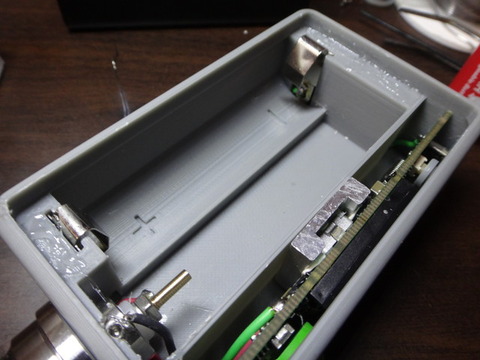

最後にカバーを取り付け。
DSC02311
磁石が埋め込まれており、極性によりオモテウラがあります。
間違えてつけると、永遠にカバーがくっつかなくなる極悪仕様になるため、くれぐれも気をつけて・・・。

で、磁石取付なので、テンションがかかります。
今回はゼリー状瞬間で固定、良い子は真似しないでね。
DSC02312
 DSC02313

むふふ。
DSC02314

ままここで乾くまでしばらく放置。

最後に、窓の移植です。

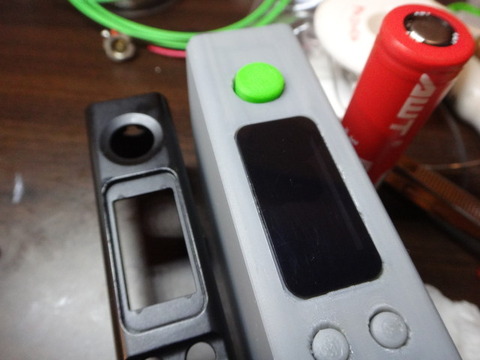

移植前。
DSC02315

ドナーとのツーショット。
DSC02316

まあVTCのマドは、後ろから押せば外れます。
サクッと移植。
DSC02317

完成!、ドナーとツーショット。
DSC02319

いやあ、結構配線処理大変でしたし。
指定部材を使わなかったので、余計な苦労もしましたし。
精度的にはそんな良くなくて、浮いちゃってたりデコボコあったりしますけど。

冒険という意味でも、使いやすさという意味でも、そもそもの出自も。
そして、初めてなことをたくさん体験させてくれたという意味でも。
オイラにとっては、このMODはウルトラハイエンドです!。
いやあ、楽しかった、そしてこれから使うのすげー楽しみ!。

だいまんぞく。
DSC02318

以上です。
