こんにちは。

まあ浮かれモードなので。
Blogにまとめて書いちゃいます!。

むふふ。
DSC02481

さて。

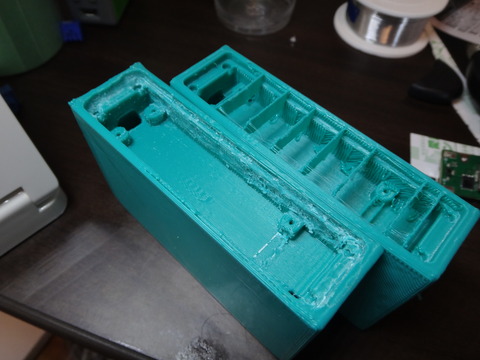

まず、3Dプリンタで、シャーシを印刷します。
DSC02468
シャーシにはバリとかあるし、まだ寸法でききってないのでこのままでは収まりません。
なのでルーターがガリガリしました。
一部削り過ぎちゃったりしたけどまあ、シャーシ簡単に変えられるし、気にしない!。

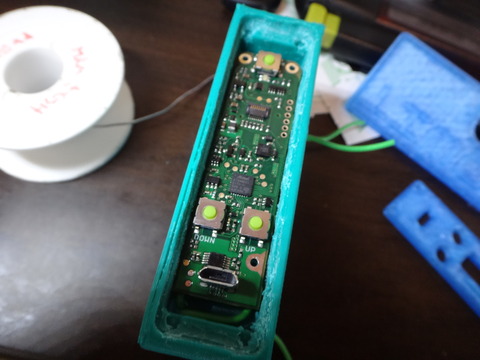

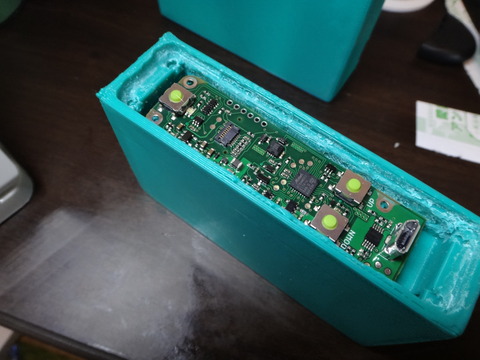

んで、海外からやってきた、ステキ基板をインサート!。
DSC02469
おお!?、いけるっぽい!。
ちなみに今回、上部はフリー、下部の1箇所のみネジどめしました。
えぇ、寸法出てないからこその、キツキツ実装なのです。

収まることを確認したら、ハンダ付けです。
DSC02470

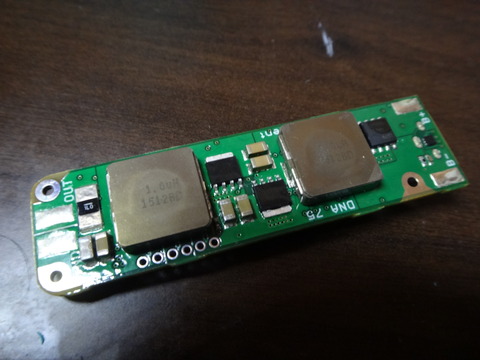

DNA75のハンダ付けは、標準ではたったの4箇所。
四隅、左側がアトマ、右側がバッテリーです。

適当にハーネスを実装。
DSC02471
見栄え重視というか手抜きで同じ色のハーネス使ってますが、危険きわまりないので、真似しないでね!。

ハーネスを穴に通して、再びフィッティング。
DSC02472
いけてるっぽい!。

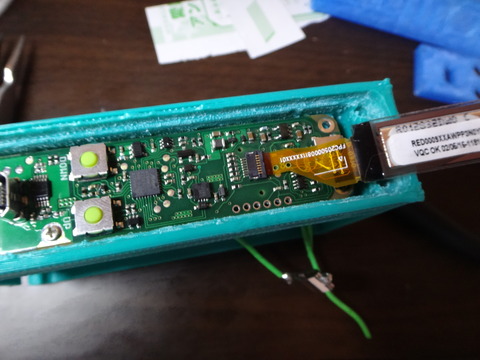

いけてそうなので、ディスプレイを取り付け。
DSC02473

配線はひょろっと出ています。

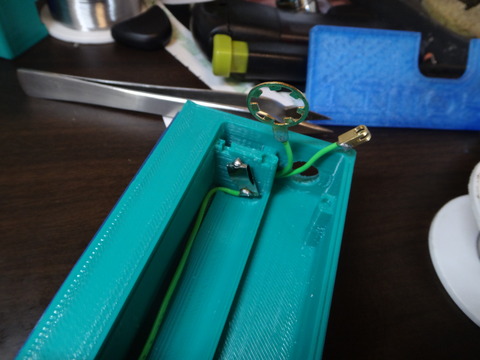

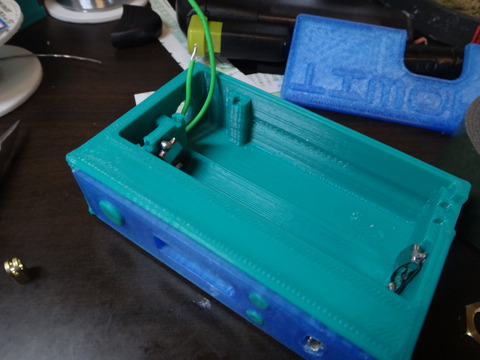

適当な電池ボックスから貰ってきた、バッテリーコンタクトをハンダ付け!。
DSC02474

んでBF用のコンタクトもハンダ付け。
DSC02475
バッテリーコンタクトは、簡単にゼリー状瞬間でくっつけました。
ABSなので、付きが非常によろしいです。

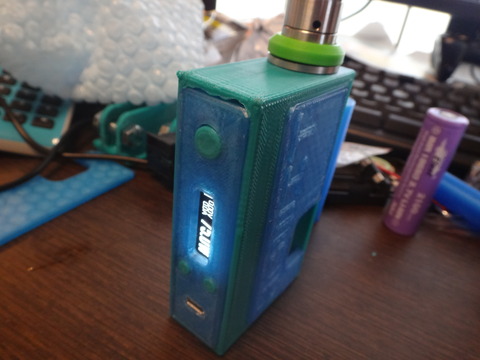

あとは電池入れてみる!。
DSC02476

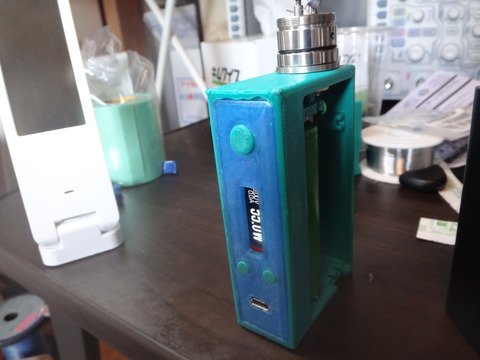

動いたぜやったーひゃっふー!。

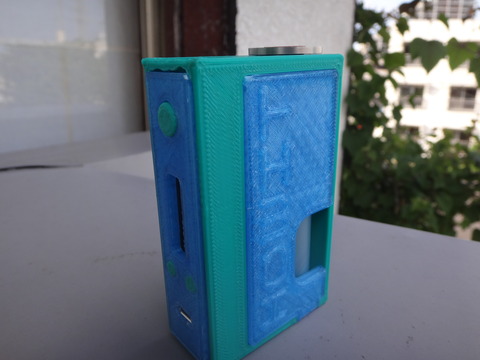

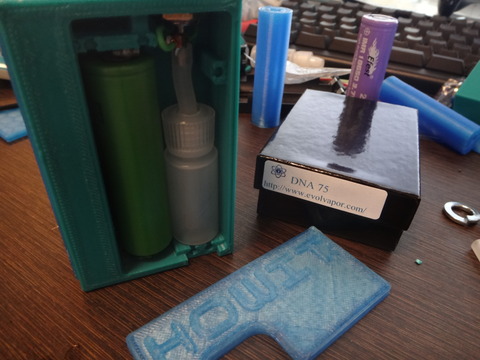

svapiamo謹製のBFボトルをマウントして、眺めて悦に入ります。
DSC02478

かなり。
DSC02479

よろしい。
DSC02480

さて。

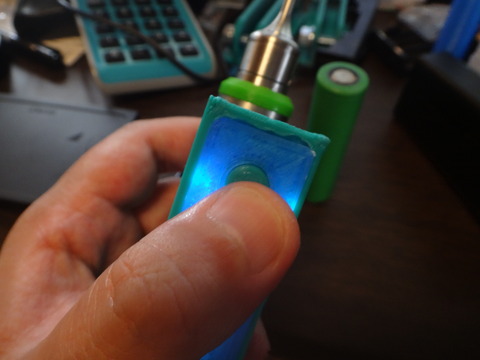

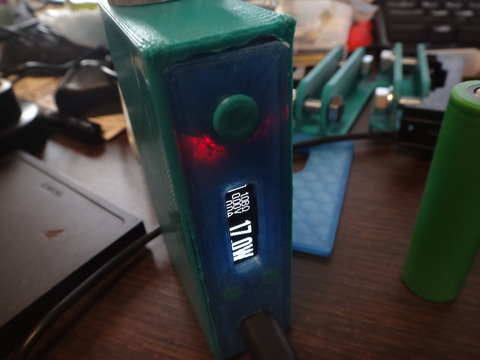

DNA75なので、LEDが光っちゃいます。
DSC02484

DNA40時代、充電中にLEDが光ってたけど、DNA200ではなくなっててちょっと寂しかったのですが。
DSC02485
ばっちりっす。

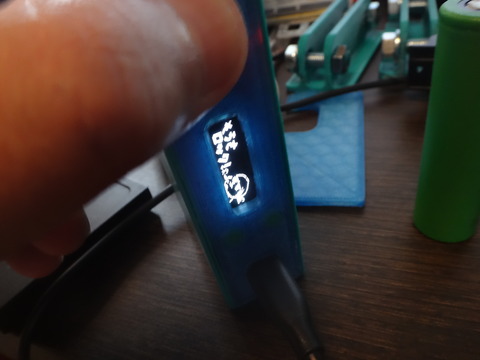

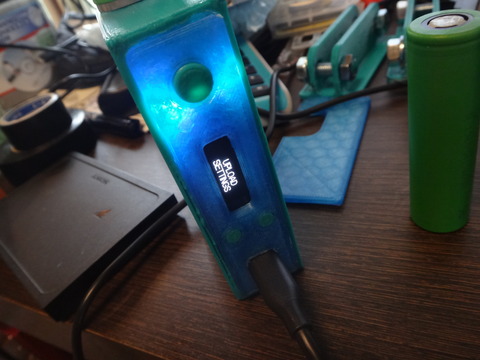

で、もちろんDNA200のアップデートなので。
こんなことして。
DSC02486

こんなこと、できちゃいます、ステキ!。
DSC02487

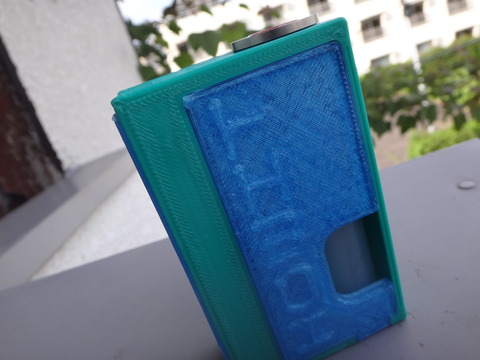

いやあ。
DSC02481

大満足!。
DSC02483
