こんにちは。

さて今回は。
テクニカルMODのUSBによる充電につきまして、グループ「HOWIT」で検討したので。
その内容をBlogに転記します。

DSC02517

さて。

テクニカルMODのUSB充電ですが。「あんま好ましくない」と言われています。
挙句、高級テクニカルMODでは、往々にしてUSB端子が無かったりします。
なんで好ましくないのか、検討してみました。

検討内容ですが・・・。

まず基本機能として:
・CCCV充電
・過充電防止機構
・高効率
は、前提としましょうか、それが無ければそもそも充電器として成立しませんし。

評価ポイントは:
・CC(定電流充電)時の充電電流
 充電電流が多い場合、バッテリー発熱などの原因となります。
 が、バッテリーの定格以内での充電電流印加は、純粋に充電時間の短縮、及び推奨充電電流近辺での充電は、バッテリー寿命向上につながります
・USB接続時パフ時の挙動
 充電がとまらないパターン、パフできないパターン、充電をとめ、パフするパターンが考えられます。
 充電がとまらないパターンは、最悪USB側の素子に影響を与えると思いますが、その理論検証

てな感じでいってみましょうか。

まあ早速検討。

犠牲者は、以下の5つです。
DSC02503

 DNA40 HCIGARのDNA機
EVIC-VTC svapiamoのBF機
eleaf pico
DNA75 自作BF機
XTAR VC2
いずれもMicroUSBで充電するタイプ。
XTARは、ガチな充電器です。

測定環境は、こんな感じ。
DSC02521

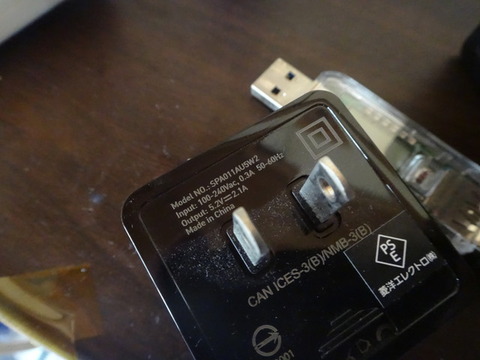

使用するUSB ACアダプタは、nVidia Sield Tabletの付属品を使用。
DSC02523

USB電流チェッカーは、センチュリーのCT-USB-PWです。
DSC02520

使用電池はUS18650VTC3。
こんな充電具合の、CC充電突入する感じのヤツです。
DSC02504


では早速。

HCIGAR DNA40。
DSC02506
DNA40機は、USB充電が別基板のため、赤いLEDはつきますが、OELDにはなにもでません。

結果。
DSC02507

さくさくいきましょう。

Evic VTC。
DSC02512

結果
DSC02514

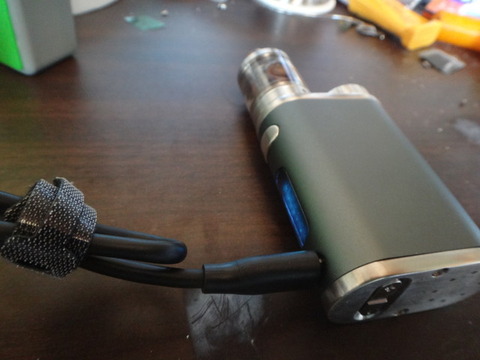

iStick PICO
DSC02515

結果
DSC02516

DNA75
DSC02517

結果
DSC02518

XTAR VC2
DSC02501

結果
DSC02505

まとめますと。

DNA40 0.61A
Evic-VTC 0.84A
iStick PICO 0.88A
DNA75 0.78A
VC2 0.54A

となります。

これの電力を、電池充電、つまり3.6V換算すると・・・。

DNA40 0.85A
Evic-VTC 1.17A
iStick PICO 1.2A
DNA75 1.1A
VC2 0.75A

となります。
専用充電器であるVC2よりも、どれも電流が出ている事がわかります。
これ問題なのでしょうか?。

手元にあるUS18650VTC4のデータシートによると・・・。
13558663_1071498479595138_2696216544647235502_o
推奨充電電流は、低温領域で1A、ほか2Aです。
実は、2Aに近いMODのほうが、推奨条件に近く、バッテリーには優しい、のかも知れません。

次の評価、パフ時の挙動ですが。
DNA75だけ、違いました。
DSC02517

パフ時は電流が流れません。
DSC02520

他のMODも、充電中にパフできますが、充電電流は流れっぱなしでした。
しかし、特にUSB側に電流を引き込む動作は見られませんでした、充電時の電流そのままです。
定電流充電モードなので、充電電流分はアトマに流れ、不足分はキャパシタ的にバッテリーが働き、電流が流れるものだと推察できます。
しかし、ワーク時となるため、見かけ上のバッテリー電圧が下がり、充電動作に不都合な影響を与えるかも、な気がします。
そして結構電流を流すので、電池や基板が発熱します。
充電は冷暗所で行ったほうがよろしいかと。

さて最後に、DNA40。
こいつは本体基板とUSB基板が、独立しています。
DSC02524

ここの電線の太さですが、測定より1A程度流れるため、倍を見て2A連続以上に耐えられる電線を使うのがいいと思います。
先日のこの資料より・・・。
wire06
AWG24以上かな。

さてまとめ。
・テクニカルMODのUSB充電機能は、使える
・但し、 冷暗所で充電すること
・DNA40の場合、USB基板の配線が、AWG24以上(以下)であることを確認して使うこと
・充電中のパフは避けること
・1A弱電流引っ張るので、1A以上対応のUSB ACアダプタを使用すること
 *PCやゲーム機には接続しないこと!
な感じです。

実際テクニカルMODは、構造上電池交換がしづらいものも多く、電池取付取り外し時のトラブル、例えば電池皮膜にダメージだの、電池端子壊すだのと、USB充電のリスクを天秤に掛けた場合、まあオイラはUSB充電取るかな、な感じです。

以上、分析でした。
