こんにちは。

さて今回は。
「DNA40と形状互換性があるよ!」と言われている。
DNA60の載せ替えが、出来るかどうか、検討してみます。

*追記:160927
 USB充電基板のサイズを追加

どーん。
DSC02592

まず注意事項。
2016年8月現在、DNA60は「モッダーさん限定、プロダクトあたり1個+予備1個」しか入手できません。
オイラは今回、「予備1個」のほうを使って、検討しています。
終わったらバラすよ!。

まあさて。

ドナーはこちら。
DSC02580

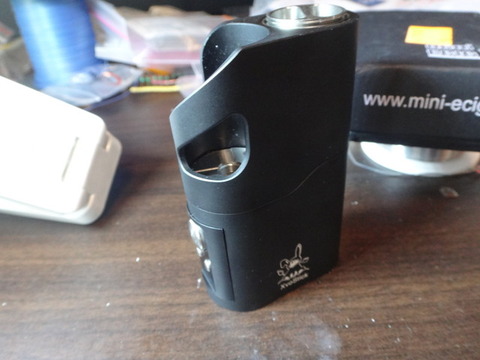

Fasttechに売ってる、XvoStickのクローン。
いいかんじでハコが潰れてます。

条件は
・こんなもんにオーセン使いたくない
・DNA40ぽい基板が入っているの
・結構組み込み難易度高そうなの
・DNA60発表当時、ラージスクリーンしかなかったので、あえてスモールスクリーン筐体に押し込めたらどうなるか確認したかった

ので、こいつを選んでみました。
えぇ、バラし前提です。

中身。
DSC02581
本物っぽいけどまあ、偉く機械油臭いです。
クローンなので、ドヤって使ってはいけません、本物だと偽って売るなんてもってのほかです。

基板はDNA40だっていってるけどさ。
確かに起動画面に「EVOLV DNA40」て表示されっけどさ。
DSC02583
スモールスクリーンの発色違うし、温度管理回りでボタン反応しないし、シリアル表示されないし。
まあニセモノっすね。
でも筐体は本物をコピーしてるっぽいので、きっと基板も本物準拠の外見してるでしょうね。
好都合。

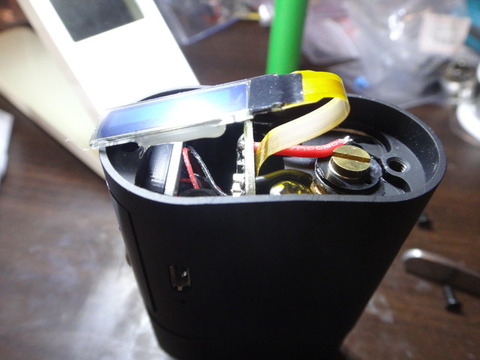

ぱかっ。
DSC02584

びょーん。
DSC02585

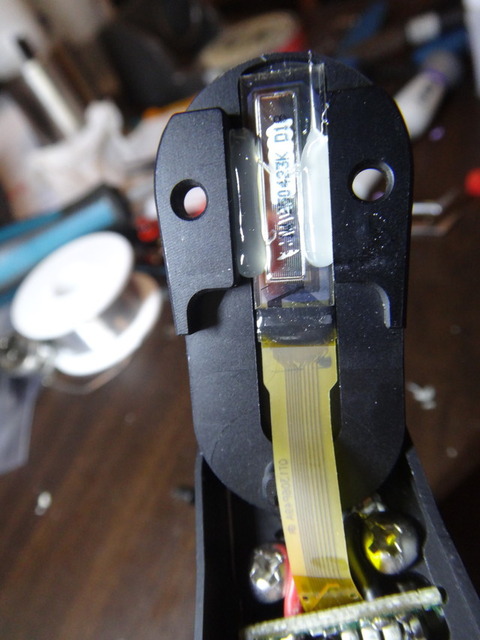

あら、この筐体、スモールスクリーン専用の幅にきっちり切削されています。
これは難航の予感。

とりあえずバラしにかかります。
DSC02586

コンタクト外して・・・。
DSC02587

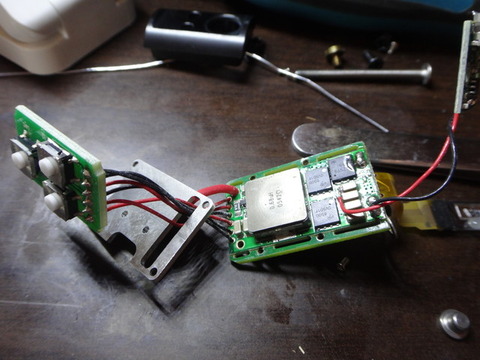

内臓を分離、と。
DSC02588

無事外せました。
DSC02589

ちょっと、、、ヘンなとこにUSBの+電源繋がってます、もおおおおお。
まあともかく。

基板は。
DSC02590
まあ完璧にニセモノ基板です。
が、見る限りDNA40と形状互換「だけ」はありそうです。
よかった。

さて今回は、スモールスクリーン筐体に無理やりラージスクリーンをつっこむ感じなので。
大きさ比較。
DSC02591
結構違うねえ。

そしてここ、結構重要なポイント。
DNA60には、「捨て基板」部分がありません。
DSC02592
DNA40の、上下のスリット部分ね。
Evolv的には、ここはカットして使ってね、てDNA40のデータシートにも書いてあるのですが。
ほとんどのMODは、捨て基板部分使ってマウントしていると思います。
というかDNA本体には、留め穴無いですし。
だがしかし!、DNA60にはそんなものがない!。
これは工夫のしどころが必要なようです。

まあ、ラージスクリーン載せる為に。
DSC02593

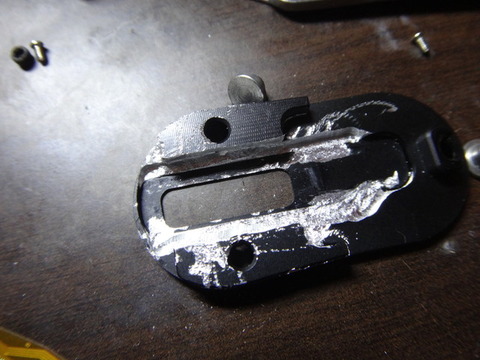

切削。
DSC02594

ルーターでガーっと。
DSC02595
OK。

さて次にUSB回り。

DNA40用のチャージャーに比べ、DNA60チャージャーは一回りでかいです。
DSC02596

手元の基板を計測してみた結果は、こんな感じ。
dna60_usbsize

丁度、USBのオフセット部分が対象構造になってる感じ。
 DSC02597

ただし、基板取付穴が一回り小さいです。
DSC02599
そして、基板ぎりぎりに配線がいるため、不用意に広げることもできません。
これは地味に面倒くさいところ、かと。

実際、DNA40用にデザインされたマウンターに載せると、もうなんかダメな感じです。
DSC02600
ネジ位置が全く合いません。

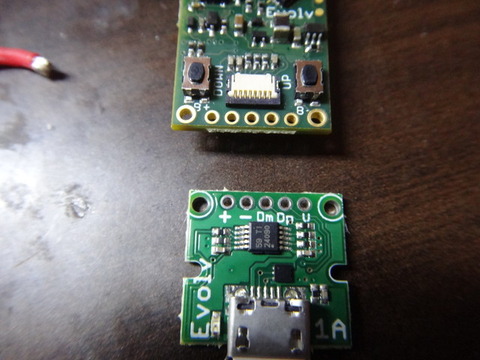

で、DNA60は。
eScribe対応のため、USB回りの配線が増えています。
配線はこの方向に、5本です。
DSC02601

で、、、ここのハンダ付けもかなり注意が必要です。
スクリーンのフレキコネクタが近すぎるので、ちょっと手が滑るとコネクタを破壊しそうです。
DSC02602
スモールスクリーンが今後出るみたいですが、更に大変な予感がします。

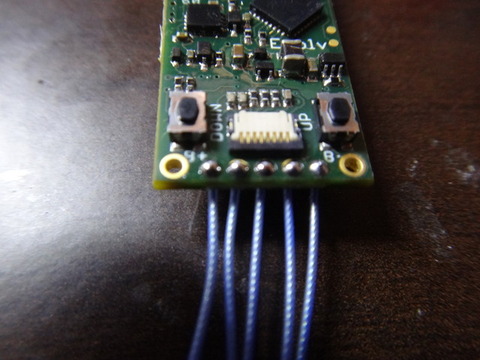

まあハンダ付けはこんな感じで。
DSC02603

できたー。
DSC02606
USBなので、データ線は等長で、ちゃんと撚って、とかそんなことやる余裕ありませんでした。

スイッチ側の配線も。
DSC02607
防水だという噂のFireボタンがかなり大きく、クリアランスギリギリつーかスイッチがスルーホールに被ってます。
ハンダ付け注意!。

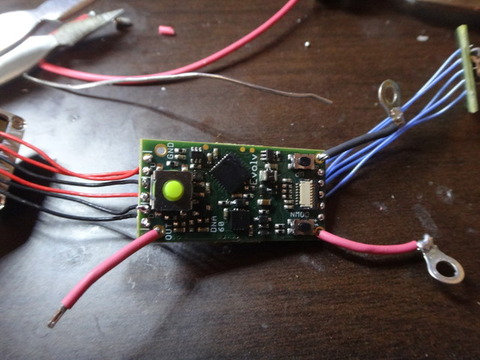

できました。
DSC02608

USB配線が多い分、DNA40よりも煩雑な印象です。

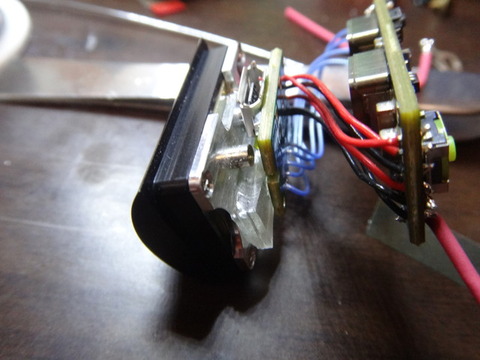

DSC02609

こんな感じ。
DSC02610
MODによっては、納めるのが大変かもしれません。
今回、USBのネジが合わないので、強力な両面テープでがっちり固定な感じで誤魔化しました。

DNA40と多少なりとも違うのと、捨て基板が無い分基板が暴れそうなので。
ポリイミドで絶縁処理しておきます。
DSC02611

ラージスクリーンのコネクタは、バックラッシュタイプ。
白い部分を持ち上げて差し込む感じです。
DSC02612

USB基板がデカいので、このMODだと固定部分があたりました。
DSC02613
 切削、と。

一応納まりました。
DSC02614

今回、窓の部分は広げてないので、バッテリーインジケーターが見えません。
まあ、スモールスクリーンMODにラージスクリーン入れると、こうなりますよ、の一例です。
DSC02615

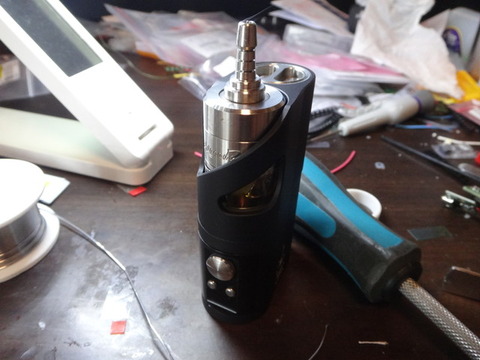

ショートチェックして、電池入れて、アトマ載せて、まあ完成。
DSC02616

だけどまあ、あくまでテストなので。
これからバラして基板取り出します。

まあ、こんな感じ。

まとめますと。
・捨て基板無いので、固定手法に工夫が必要
・USB基板は、大きさ、及び、固定穴のサイズが違う
・USB基板接続部は、配線が多く、フレキコネクタが接近しているため、かなりケアフルなハンダ作業が必要
・Fireボタンがボタン配線に被っている為、ケアフルなハンダ作業が必要
あと今回触れてませんが
・背面部インダクタの位置及び高さが違うため、クリアランスギリなMODの場合、工夫が必要

な感じでした。

まだDNA60は、試作段階な基板だと思います。
量産は10月以降とアナウンスがあり、量産時には仕様が変わる可能性があります。
まあでも現段階では、こんな課題がありますよ、て感じです。
いやあ、苦労した・・・。

以上です。
