こんにちは。

さて今回は。
電子タバコで良く使われている。
18650リチウムイオン電池の、温度回りについて。
掘り下げていきたいと思います。

さて。

まず、18650なリチウムイオン電池は。
必ず、ガス排出弁がついています。
blog1
まあそもそも、なんでコレが必要なのか、そして電池がヤバい状況にならずに使うには、辺りをね。

まず、リチウムイオン電池の構造から。
まあ正極と負極が、セパレータで分離されつつ、ぐるぐるまきになってるのが、リチウムイオン電池ですが。
正極と負極だけではなく、「リチウムイオン」が染みこんでる、「電解液」が、この間には存在します。
まあクルマ用のバッテリー、鉛蓄電池で言う所の「バッテリー液・希硫酸」ですね。
コイツはどれくらい含まれてるのか。

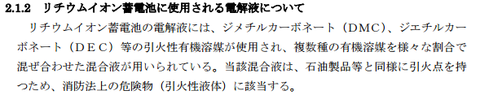

総務省の文書から読み取ることができます。
 blog4
大体2mlくらい、含まれてるみたいですね。

組成は、リチウムイオンを、有機溶剤に溶かし込んでいる構成のようです。
blog5

例えば、ジエチルカーボネイト。
これは、「炭酸ジエチル」という、エタノールに炭酸をくっつけた構造のものらしく。
物性的には・・・。
blogd

こんな感じ。
沸点が128度、そして、それ自身が発火する発火点は445度ですが、火を貰うと燃えちゃう引火点は、25度です。

非常に乱暴に、炭酸ジエチルだけでリチウムイオン電池の電解液を構成すると、128度まで熱しちゃうと、なんか吹き出しちゃう、ことが分かるかと思います。
実際は他の部材との混ぜモノなので、も少し温度は上のほうだとは思いますが、まあそんな極端な温度にならんでも、リチウムイオン電池は、なんか吹いてしまうのです。

なので、18650電池には、ガス排出弁があるのです。
blog1

もちろん、電解液が吹いてしまった場合、そのリチウムイオン電池は、もう正常ではありません。
ちょっとでも吹かした場合、多分電解液の組成は変化するでしょうし、電解液そのものも容量が減ります。
オイラはイオンについてはよーわからんのですが、ひょっとしたら残った電解液にリチウムイオンが凝集しちゃう、なんてことがあるかも知れません。

どのみち、危ないですよね。

で、多分ですが。
この電解液の組成や薄さをギリギリまで追い込んでるのが、昨今の大容量・大電力取り出し可能なリチウムイオン電池な気がしています。
リチウムイオンを多く含めば、容量が増しますし、また電解液を薄くすれば、それだけ正極と負極の面積を稼ぐことができるから、だと推測!(あくまで予想)。

ですがその分、電池の熱的な余裕が厳しくなってるのかな、と。

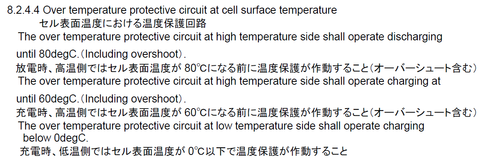

論拠は、VTC6のデータシート。

手元にはVTC4~VTC6のデータシートがありますが、VTC6から、「80度制限」が登場しています。
blog2

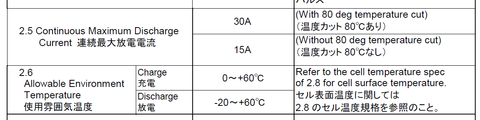

放電時60度まで、という制限は他のデータシートにもありますが、それとは別に、VTC6の場合、「80度温度カットしない場合は、15Aまでしか使えない」と明記されています。

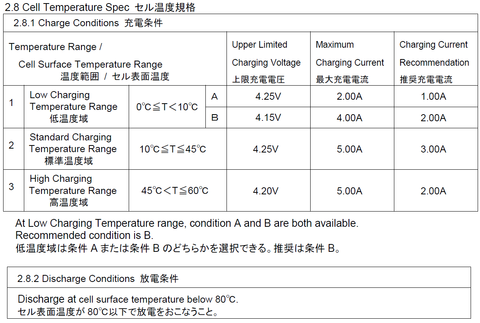

リチウムイオン電池は、歴史的に「充電」で問題を発生させるケースが多かったので、充電条件は細かく決まっているのですが。
VTC6の場合、「放電条件」も新たに加わっています。
blog3

これ、、、邪推ではありますが。
・電池の設計を攻めすぎて、電池に熱的余裕がない
・電池に使っている電解液の組成上、高温に弱い
あたりが予測できるかな、と。

どのみち、本来、リチウムイオン電池は、温度管理して使うものです。
リチウムイオン電池から電流を取り出したり、充電する時、リチウムイオン電池自体の「内部抵抗」から、電池は必ず発熱します。
この発熱を監視することが、データシート上でも求められています。
bloge


例えば、Lenovoバッテリーの分解写真。
blog7
基板から電池に伸びている、オレンジ色の帯、これが温度センサーです。
指定以上/以下の温度の場合、充放電動作を止めるように設計されてるっぽいのが、分かるかと思います。

さてでは、実際にリチウムイオン電池を吹かした場合、どうなるのか。
Youtubeにチャレンジャブルな動画がいくつかあるので、そこから読み解いてみましょうか。

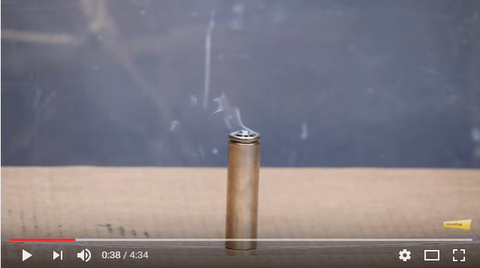

まず、ガス排出弁の動作例。


まあ、鉄片でショートさせてますが。

まず、ガス排出弁から煙が、そして電解液が軽く吹き出しつつ。
blog8

最後には激しく噴出し、最終的には爆発しています。
blog9

この際、よく見ると。
噴出し、ケースにくっついた電解液が、蒸発しているのが分かるかと。
つまりこの状態で、電池はかなり発熱している、ということが分かるかと思います。

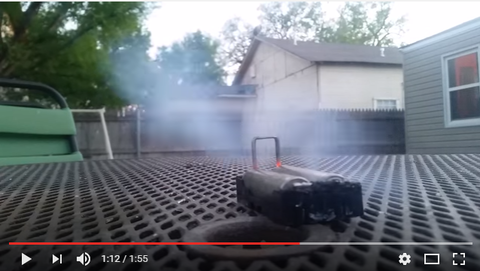

ちょっとわかりづらいですが、VTC4での実験映像も。


これは直列に接続、更に屋外で実験しているので、煙の噴出が見えづらいですが。
bloga
右側の電池は手前側から、左側の電池は奥側からガスを噴き出しているのが分かるかと。

では実際、MODに装着している状態で、どうなっているのか。
これは、以下動画から読み取れます。


この動画は本来、「EFESTの電池の放電レート嘘ついてるじゃねえかこの野郎!」的な動画なのですが。
ちょっとそれは置いておいて。

テクニカルMODに装着し、60Wでパフ時、電池が発煙している、貴重な動画だと思います。

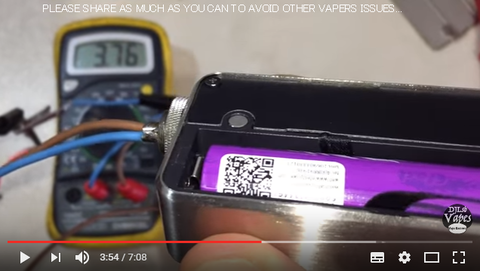

発煙状態時、左上のテスターに、アトマ電圧が表示されてます。
blogb
発煙時に設定の「4.2V」から「3.76V」に出力が落ちていますが、「発煙=即電池の出力が停止する」わけではいことが読み取れると思います。

ただ、、、実際は、かなり電池が熱くなってるみたいで。
ガス排出弁から、プツプツと電解液が漏れ出している状況が、記録されています。
blogc

まあ、以上のことから。
・リチウムイオン電池は、「ガス排出弁」が+極近辺に存在する
・「ガス排出弁」からガスが出る契機は、どうやら温度
・ガスが放出されても、電池としての機能は完全には失わない
 *が、ガスを出した電池は電池の組成変化が起きている可能性がある
・「プツプツ」程度のガス放出でも、電池にはダメージが出ている

ことが分かるかと思います。

ちなみにリチウムイオン電池は、缶構造なので。
blog1
クギ挿しなど、極端な状況でなければ、「ガスが出る時は+極近辺」だと思います。
良く、チューブMODで、「-極が底」でかつ「底面側にベントホールがある」構造のものがありますが。
こいつ、実際にガスがちゃんと抜けるのか、なかなかリスキーな感じです。

まあそもそも・・・。
「ガスが出る契機」は、「温度由来」 だと予測出来るので。
温度に気をつけて使っていけば、比較的安全じゃないかな、と思います。
そして「温度」は、「大電流引っ張った時に内部抵抗で電池が発熱するため」なので・・・。

例えば:
 ・メカニカルMODの場合、アトマ組んだ後、満充電の電池を装着し、パフ直後に電池を直ぐに取り出し、握ってみて温度を確かめる
 ・テクニカルMODの場合、使用出力で限界時間(10秒?)までパフってみて、電池を直ぐに取り出し、握ってみて温度を確かめる

あたりかなと。
もちろん、握れなくなるくらい電池が発熱している場合は、もうNG!、危ないのでその電池は即人気の無い所にぶん投げて、神に祈りましょう。
握った時、あたたかみを感じるようであれば、少なくとも人肌より熱くなってる、ということです。
電池は60度以内で使うこと、と、例えばVTCシリーズでは記載されていますが、電池の負荷を考えると、そもそも「人肌以上=40度程度」に1パフでいっちゃってるような使い方は、個人的にはお勧めできません。

特に攻め込んだビルドをする場合や、怪しい電池を使う場合は、抵抗値や放電レートだけでは無く、温度にも気を使って、安全な電子タバコを、楽しんで下さいな。

以上です。
